冨士ダイス株式会社

LIST OF MATERIALS材種一覧

冨士ダイスは高度な粉末冶金技術により開発した超硬合金をはじめとし
セラミックス他、硬度や靭性など特性の異なる多様な素材を取り揃えております。
お客様の製造工程や被加工材の特性に合わせて、工具・金型に最適な材料をご提案します。

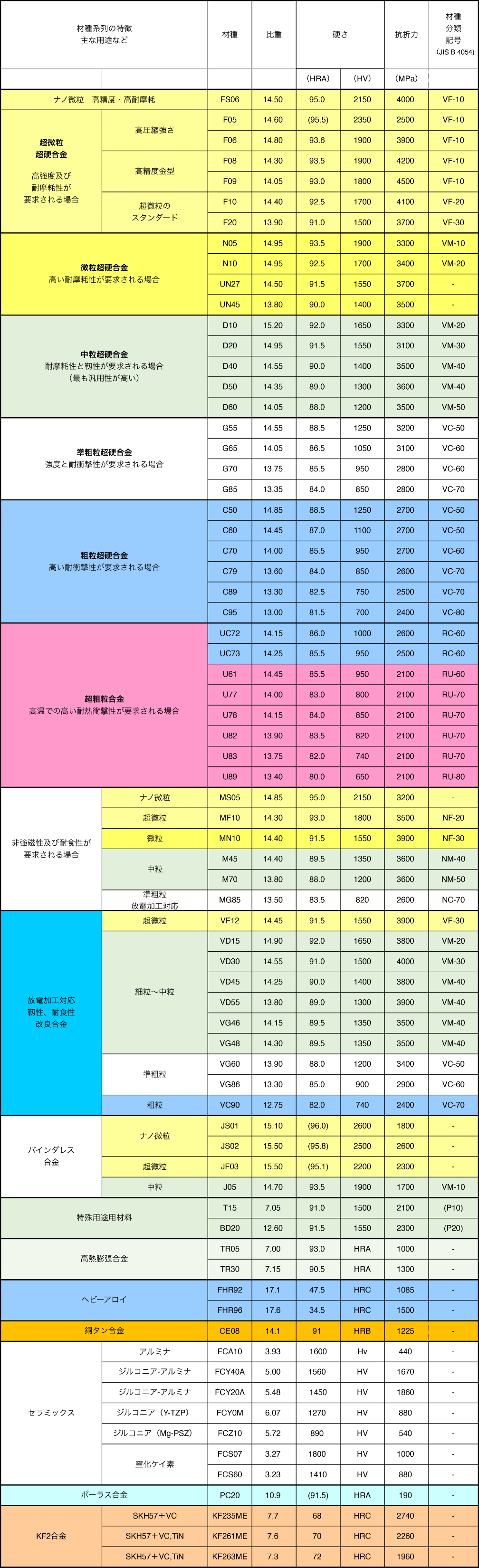

材種一覧

超硬合金
粒度凡例： ナノ微粒 超微粒 微粒 中粒 準粗粒 粗粒 超粗粒
粒度小 粒度大
要求特性 粒度 材種 比重 硬さ*1 抗折力
(MPa)		 材種分類記号
（JIS B 4054）
（HRA） （HV）
高精度、超微粒よりも高い耐摩耗性 ナノ微粒 FS06 14.50 95.0 2150 4000 VF-10
高強度、微粒よりも高い耐摩耗性 超微粒 F05 14.60 (95.5) 2350 2500 VF-10
F06 14.80 93.6 1900 3900 VF-10
F08 14.30 93.5 1900 4200 VF-10
F09 14.05 93.0 1800 4500 VF-10
F10 14.40 92.5 1700 4100 VF-20
F20 13.90 91.0 1500 3700 VF-30
中粒よりも高い耐摩耗性 微粒 N05 14.95 93.5 1900 3300 VM-10
N10 14.95 92.5 1700 3400 VM-20
UN27 14.50 91.5 1550 3700 -
UN45 13.80 90.0 1400 3500 -
耐摩耗性、耐衝撃性、靭性
［最も汎用性が高い］		 中粒 D10 15.20 92.0 1650 3300 VM-20
D20 14.95 91.5 1550 3100 VM-30
D40 14.55 90.0 1400 3500 VM-40
D50 14.35 89.0 1300 3600 VM-40
D60 14.05 88.0 1200 3500 VM-50
耐衝撃性、靭性 準粗粒 G55 14.55 88.5 1250 3200 VC-50
G65 14.05 86.5 1050 3100 VC-60
G70 13.75 85.5 950 2800 VC-60
G85 13.35 84.0 850 2800 VC-70
準粗粒より高い耐衝撃性、靭性 粗粒 C50 14.85 88.5 1250 2700 VC-50
C60 14.45 87.0 1100 2700 VC-50
C70 14.00 85.5 950 2700 VC-60
C79 13.60 84.0 850 2600 VC-70
C89 13.30 82.5 750 2500 VC-70
C95 13.00 81.5 700 2400 VC-80
高温での高い耐熱衝撃性(靭性) 粗粒 UC72 14.15 86.0 1000 2600 RC-60
UC73 14.25 85.5 950 2500 RC-60
超粗粒 U61 14.45 85.5 950 2100 RU-60
U77 14.00 83.0 800 2100 RU-70
U78 14.15 84.0 850 2100 RU-70
U82 13.90 83.5 820 2100 RU-70
U83 13.75 82.0 740 2100 RU-70
U89 13.40 80.0 650 2100 RU-80
非強磁性、耐食性 超微粒 MF10 14.30 93.0 1800 3500 NF-20
微粒 MN10 14.40 91.5 1550 3900 NF-30
中粒 M45 14.40 89.5 1350 3600 NM-40
M70 13.80 88.0 1200 3600 NM-50
準粗粒 MG85 13.50 83.5 820 2600 NC-70
靭性、耐食性が
改良された合金
［ワイヤー放電加工対応］		 超微粒 VF12 14.45 91.5 1550 3900 VF-30
中粒 VD15 14.90 92.0 1650 3800 VM-20
VD30 14.55 91.0 1500 4000 VM-30
VD45 14.25 90.0 1400 3800 VM-40
VD55 13.80 89.0 1300 3900 VM-40
VG46 14.15 89.5 1350 3500 VM-40
VG48 14.30 89.5 1350 3500 VM-40
準粗粒 VG60 13.90 88.0 1200 3400 VC-50
VG86 13.30 85.0 900 2900 VC-60
粗粒 VC90 12.75 82.0 740 2400 VC-70
高い鏡面性、レンズ成形向け
［バインダレス合金］		 ナノ微粒 JS01 15.10 (96.0) 2600 1800 -
JS02 15.50 (95.8) 2500 2600 -
超微粒 JF03 15.50 (95.1) 2200 2300 -
中粒 J05 14.70 93.5 1900 1700 VM-10
切削用途向け 中粒 BD20 12.60 91.5 1550 2300 (P20)
  • 1:　括弧付きの値は測定方法の適用範囲外。
  • 代表例であり規格ではありません。この表を用いて発生したいかなる損害に対しても補償いたしません。また、予告なく変更することがあります。
高機能材料
材種系列 材種 比重 硬さ*1 抗折力
(MPa)		 材種分類記号
（JIS B 4054）
（HRA） （HV）
ポーラス超硬合金 PC20 10.9 (91.5) HRA 190 -
サーメット 小径引抜き工具向け T15 7.05 91.0 HRA 2100 (P10)
高い鏡面性、レンズ成形向け
［高熱膨張合金］		 TR05 7.00 93.0 HRA 1000 -
TR30 7.15 90.5 HRA 1300 -
ヘビーアロイ
(タングステン基合金）		 FHR92 17.1 47.5 HRC 1200 -
FHR96 17.6 34.5 HRC 1600
FHR122 18.3 29.0 HRC 1500 -
銅タングステン合金 CE08 14.1 91 HRB 1200 -
ファイン
セラミックス		 アルミナ FCA10 3.93 1600 HV 440 -
ジルコニア-アルミナ FCY40A 5.00 1560 HV 1670 -
ジルコニア-アルミナ FCY20A 5.48 1450 HV 1860 -
ジルコニア（Y-TZP） FCY0M 6.07 1270 HV 880 -
ジルコニア（Mg-PSZ） FCZ10 5.72 890 HV 540 -
窒化珪素 FCS07 3.27 1800 HV 1000 -
FCS60 3.23 1410 HV 880 -
KF2合金 SKH57＋VC KF235ME 7.7 68 HRC 2740 -
SKH57＋VC,TiN KF261ME 7.6 70 HRC 2260 -
SKH57＋VC,TiN KF263ME 7.3 72 HRC 1960 -
  • 1:　括弧付きの値は測定方法の適用範囲外。
  • 代表例であり規格ではありません。この表を用いて発生したいかなる損害に対しても補償いたしません。また、予告なく変更することがあります。

詳細は以下のページからご覧ください

ダウンロードページ

技術紹介動画

ナノ微粒超硬合金 FS06

WC粒度をナノサイズまで微細化し、非常に高い硬さと抗折力を両立したナノ微粒超硬合金 FS06の紹介動画です。

耐アルミ凝着性に優れた超硬合金 MS05

硬質粒子のナノ微粒化とバインダーの調整により、アルミとの耐凝着性を最大限に高めた超硬合金MS05の紹介動画です。

モーターコア金型用超硬合金 VG48

耐摩耗性と靭性を高いバランスで実現したモーターコア金型用超硬合金 VG48の紹介動画です。

高熱膨張・低比重硬質合金 TR05/TR30

ガラスに近い熱膨張係数と低比重を兼ね備えた硬質合金 TR05/TR30の紹介動画です。

アルミダイキャスト・鋳造用金型材料 FHR

耐溶損性・耐熱性を向上、快削性にも優れ加工しやすいタングステン基合金FHRの紹介動画です。

固体潤滑複合材料 NFメタル

オイル・グリスを使えない特殊環境に適した固体潤滑複合材料 NFメタルの紹介動画です。
